Комплект для подключения усилителя ESX AUDIO DWK10

Комплект для подключения усилителя ESX AUDIO DWK10

ESX AUDIO DWK10 — силовой комплект серии DIRECTION для подключения автомобильных усилителей и процессорных усилителей к бортовой сети автомобиля. Основу комплекта составляют кабели сечением 10 мм², изготовленные из высокопроводящей меди 99.9% OFC.

Комплект предназначен для организации стабильного питания усилителя и включает силовой кабель длиной 5 м, кабель массы длиной 1 м, держатель предохранителя Mini-ANL/AFS и набор предохранителей разных номиналов.

Медь 99.9% OFC

Силовой и массовый кабели изготовлены из высокопроводящей бескислородной меди OFC чистотой 99.9%. Низкое электрическое сопротивление медного проводника помогает уменьшить потери напряжения между аккумулятором и усилителем.

Это особенно важно для автомобильных усилителей, поскольку стабильность питания непосредственно влияет на способность усилителя работать с расчетной выходной мощностью.

Сечение кабелей 10 мм²

Оба основных кабеля имеют сечение 10 мм². Желтый силовой кабель длиной 5 м предназначен для подключения положительной клеммы аккумулятора к усилителю, а черный кабель длиной 1 м используется для подключения усилителя к массе автомобиля.

Готовые обжатые наконечники

Кабели уже оснащены обжатыми кольцевыми кабельными наконечниками с одной стороны. Это упрощает монтаж и позволяет получить надежное механическое и электрическое соединение без необходимости отдельно обжимать соответствующие клеммы.

Держатель предохранителя Mini-ANL/AFS

В комплект входит держатель предохранителя формата Mini-ANL/AFS. Предохранитель в силовой линии защищает кабель питания при коротком замыкании и должен устанавливаться максимально близко к аккумулятору в соответствии с требованиями конкретной аудиосистемы.

Предохранители 40 и 60 А

ESX DWK10 комплектуется четырьмя предохранителями: двумя номиналом 40 А и двумя номиналом 60 А. Необходимый номинал следует выбирать в соответствии с требованиями подключаемого оборудования, сечением кабеля и схемой установки.

Для каких устройств подходит ESX DWK10

DWK10 не разработан исключительно под одну модель ESX. Это универсальный комплект для автомобильных усилителей и DSP-усилителей, которым подходит силовой кабель сечением 10 мм² и соответствующий номинал внешнего предохранителя.

В частности, комплект хорошо подходит для процессорного усилителя ESX SE800.6DSP: производитель рекомендует для него силовой и массовый кабель сечением 10–16 мм² и внешний предохранитель 60 А.

Особенности

• Комплект для подключения автомобильного усилителя
• Серия ESX DIRECTION DWK
• Сечение силовых кабелей: 10 мм²
• Материал проводника: 99.9% OFC медь
• Силовой кабель: 10 мм², 5 м
• Кабель массы: 10 мм², 1 м
• Готовые обжатые кольцевые наконечники
• Держатель предохранителя Mini-ANL/AFS
• 2 предохранителя 40 А
• 2 предохранителя 60 А

Технические характеристики

• Бренд: ESX
• Модель: DWK10
• Серия: DIRECTION DWK
• Тип: комплект для подключения усилителя
• Материал проводника: медь 99.9% OFC
• Сечение силового кабеля: 10 мм²
• Длина силового кабеля: 5 м
• Цвет силового кабеля: желтый
• Сечение кабеля массы: 10 мм²
• Длина кабеля массы: 1 м
• Цвет кабеля массы: черный
• Тип держателя предохранителя: Mini-ANL/AFS
• Предохранители: 2×40 А, 2×60 А

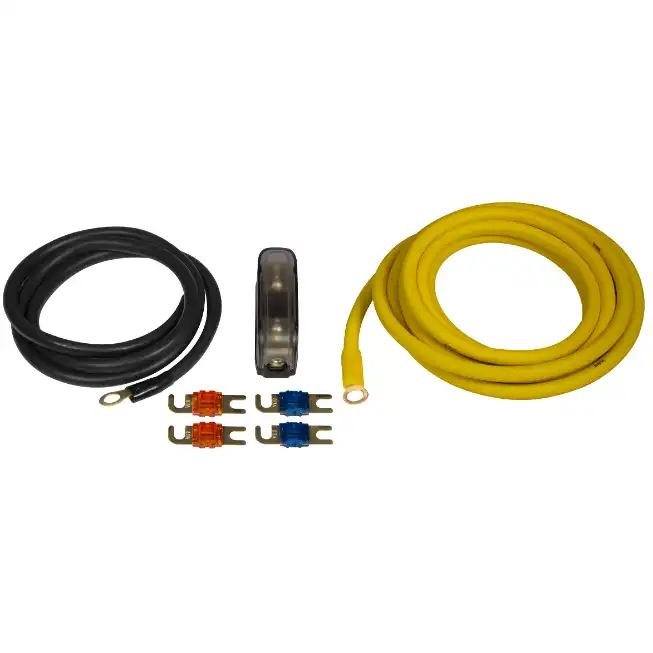

Комплектация

• Силовой кабель 10 мм² — 5 м
• Кабель массы 10 мм² — 1 м
• Держатель предохранителя Mini-ANL/AFS
• Предохранитель 40 А — 2 шт.
• Предохранитель 60 А — 2 шт.
